ESSVE
ES-451466

På lager

PL er bjælkesko, der er 25 % lettere, men har samme styrke.
11,00 kr.
Ekskl. moms: 8,80 kr.
Beskrivelse

Anvendelsesområde

ESSVE Vinkelbeslag, Type 70, 90 og 105, er beregnet til forankring af krydsende trækonstruktioner og konsoller ved montering af lægter samt mellem træstolper og henholdsvis fod- og tagremme.

Beskrivelse

Fremstillet af 2,0, 2,5 eller 3,0 mm varmforzinket stålplade samt rustfrit, syrefast stål, A4. Vinkelbeslagene er udstyrede med 5,0 mm huller samt større bolthuller, se nedenstående tabel. Vinkelbeslagene fås i to udgaver: med (m) eller uden (u) forstærkning

Montering

Vinkelbeslagene monteres med fx ESSVE Beslagsøm 4,0 mm eller ESSVE Beslagskruer 5,0 mm. Montering kan også ske med 8,0 eller 10 mm bolte. Ved krydsforbandt anvendes 4-8 søm/skruer i det lodrette ben og 4-10 i det vandrette. Minimum 1 søm i hvert hjørne. Brug altid 2 beslag pr. forbandt.


Specifikation

Materiale Stål S250 A4
Nedre strækgrænse, fyk Min. 250 MPa /**PL350 Mia -
Overfladebehandling 20 µm Rustfrit, syrefast stål
Korrosionsklasse C2 C5
Sømhuller Ø 5,0 mm 5,0 mm
Bolthuller Ø 9,0 eller 11,0 mm 11,0 mm

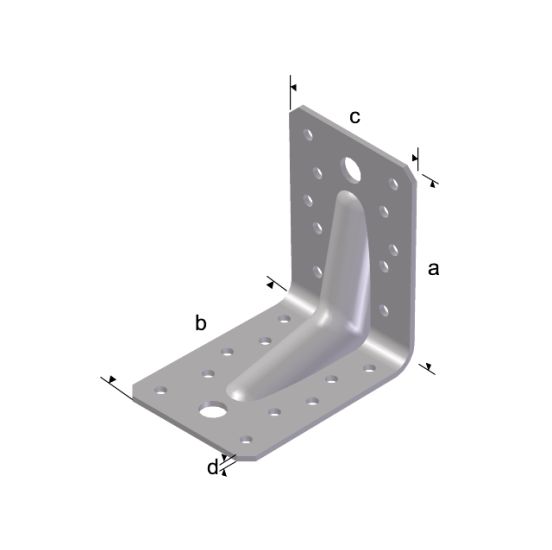

Art.nr. Type Norm Dimension

a × b × c × d

mm		 Huller beslagsøm/-skruer

Antal × Ø 5 mm		 Huller bolte

Antal × Ø

mm		 CE-

mærket		 Antal/

enhed		 Antal/

palle		 Best.

info
451 448 V7 70 m 70 × 70 × 55 × 2,0 12 2 × Ø 9,0 CE 50 3200 L
451 454 V2 90 m 90 × 90 × 65 × 2,5 20 2 × Ø 11,0 CE 50 3000 L
451 451 V1 90 u 90 × 90 × 65 × 2,5 16 5 × Ø 11,0 CE 50 4000 L
451 457   V2 PL* 90 m 90 × 90 × 65 × 1,5 20 2 × Ø 11,0 CE 50 3200 L
451 460 V3 105 u 105 × 105 × 90 × 3,0 24 6 × Ø 11,0 CE 50 2400 L
451 463 V4 105 m 105 × 105 × 90 × 3,0 22 4 × Ø 11,0 CE 25 1600 L
451 466 V4 PL*   105 m   105 × 105 × 90 × 2,0 22 4 × Ø 11,0 CE 25 1600 L
*PL er bjælkesko, der er 25 % lettere, men har samme styrke.

PL-serien er beslag, der er 25-40 % lettere,

men har samme styrke!
